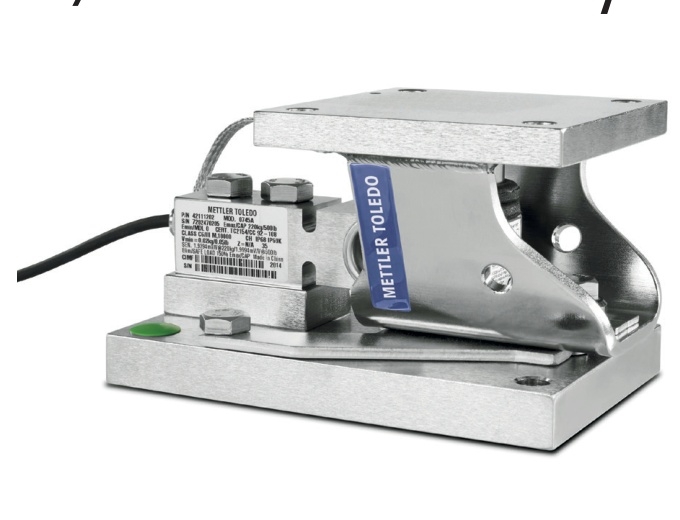

Тензодатчики и весовые модули для ёмкостей, силосов и бункеров
Подбираем тензодатчики и весовые модули для резервуаров, реакторов, смесителей, бункеров и силосов с учётом рабочей нагрузки, числа опор, температурных деформаций, боковых усилий, вибраций, режима заполнения и условий эксплуатации. Для таких объектов обычно важен не только сам датчик, но и правильный модуль: опора, ограничители, защита от подъёма и перекоса, кабель, коробка суммирования и общая механика узла.
- тензодатчики под расчётную нагрузку и число опор;
- весовые модули с опорами, ограничителями и защитой от боковых усилий;
- узлы для компенсации температурных деформаций и работы конструкции;
- коробки суммирования, кабели, вводы, соединительные элементы;
- рекомендации по монтажу, месту установки и подключению к терминалу/контроллеру.
- тип объекта: ёмкость, силос, бункер, смеситель, реактор, дозатор;
- полную массу, рабочую загрузку, число опор и схему установки;
- наличие перемешивания, вибраций, ударов, температурных деформаций;
- условия: улица/помещение, мойка, пыль, химия, температура, влажность;
- если замена — фото текущего узла, шильдика и посадочных размеров.
Для резервуаров, бункеров и силосов недостаточно просто выбрать тензодатчик по номинальной нагрузке. На точность и стабильность влияют боковые усилия, термодеформации конструкции, перекосы опор, ветер, вибрации, динамика заполнения и качество крепления. Поэтому промышленленный узел взвешивания для ёмкости обычно строят на базе весового модуля, где уже учтены опора, ограничители, защита от подъёма и рабочая механика установки.
- снижается риск боковой перегрузки и перекоса датчика;
- повышается повторяемость и стабильность показаний;
- проще компенсировать температурные подвижки конструкции;
- удобнее согласовать монтаж, подключение и комплектность закупки;
- ниже риск ошибок при вводе в эксплуатацию и дальнейшей работе.
Какие объекты чаще всего требуют весовые модули
Что влияет на подбор тензодатчиков и модулей для ёмкости
| Параметр | Что нужно уточнить | На что влияет |
|---|---|---|
| Полная и рабочая нагрузка | Масса пустой конструкции, продукта, динамика загрузки, запас по перегрузке | Выбор диапазона датчика, числа опор, запаса прочности и ресурса |
| Число и схема опор | 3, 4 и более точек, геометрия установки, распределение массы | Стабильность показаний, точность суммирования, тип модуля и монтажных узлов |
| Боковые усилия и термодеформации | Наличие связей, труб, мешалки, ветровых нагрузок, расширений конструкции | Необходимость ограничителей, узлов компенсации и защиты датчика |
| Среда эксплуатации | Улица/цех, мойка, влажность, химия, пыль, температурный диапазон | Материал исполнения, IP, герметизация и кабельное решение |
| Требуемая точность | Учёт, дозирование, контроль остатка, технологическая логика | Класс датчика, механика установки, требования к терминалу и калибровке |
| Подключение и интеграция | Терминал, контроллер, коробка суммирования, длина кабеля, интерфейсы | Совместимость, диагностика, качество сигнала и комплектность поставки |
Когда стандартный датчик без модуля уже не решает задачу
FAQ
Можно ли подобрать решение только по массе ёмкости?
Не полностью. Масса важна, но для корректного подбора также нужны число опор, схема установки, наличие боковых усилий, мешалки, температурных деформаций и условия эксплуатации.
Для силоса лучше брать просто тензодатчик или весовой модуль?
В большинстве случаев для силоса правильнее весовой модуль. Он учитывает механику установки, защищает датчик и помогает обеспечить стабильность показаний в реальных условиях.
Что делать, если уже установлен старый узел и нужна замена?
Пришлите фото текущего датчика или модуля, шильдик, общий вид опоры и посадочные размеры. По этим данным можно подобрать корректную замену и проверить комплектность.
Можно ли сразу подобрать коробки суммирования, кабели и монтажные части?
Да. Обычно для таких проектов логично сразу собрать полный состав: датчики или модули, коробки, кабели, крепления и сопутствующие элементы для подключения и монтажа.
Куда перейти, если нужна замена по маркировке установленного датчика?
Для таких задач полезна страница подбора замены по шильдику. Если вопрос касается монтажа и механики, далее также пригодится раздел по монтажным узлам.
