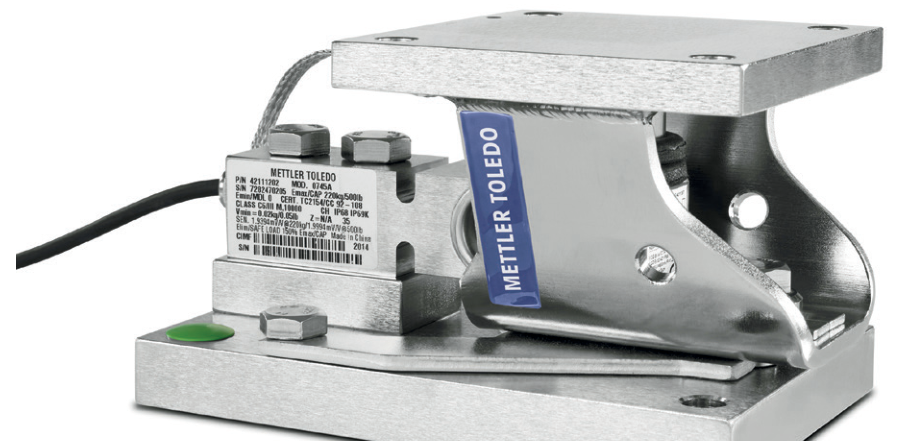

Монтаж тензодатчиков и весовых модулей: опоры, ограничители, узлы установки
Подбираем монтажные узлы, опоры, ограничители и аксессуары для правильной установки тензодатчиков и весовых модулей с учетом типа датчика, характера нагрузки, боковых усилий, перекоса, подвижек конструкции и условий эксплуатации. Для таких задач критичен не только сам датчик, но и правильная механика: введение нагрузки, защита от подъема, ограничение боковых смещений и общая стабильность узла.
- монтажные узлы и опоры под конкретный тип тензодатчика или весового модуля;
- ограничители, защита от подъема и элементы контроля боковых усилий;
- узлы введения нагрузки и механические элементы правильной посадки датчика;
- рекомендации по монтажу, базовым поверхностям, допускам и направлению нагрузки;
- подбор под новый проект или замену существующего монтажного узла.
- тип объекта: платформа, емкость, силос, бункер, дозатор, конвейер;
- модель датчика или весового модуля, если она уже известна;
- схему установки, размеры площадок, число опор и направление нагрузки;
- наличие боковых сил, вибраций, температурных подвижек и риска подъема;
- если нужна замена — фото текущего узла, шильдик и посадочные размеры.
Даже качественный тензодатчик может работать нестабильно, если нагрузка вводится неправильно. На результат влияют перекосы, боковые усилия, жесткие связи, температурные подвижки, вибрации, риск подъема конструкции и ошибки по базовым поверхностям. Поэтому в промышленных системах используют монтажные узлы, опоры и ограничители, которые помогают защитить датчик и обеспечить корректную механику работы.
- снижается риск боковой перегрузки и перекоса датчика;
- обеспечивается правильное введение вертикальной нагрузки;
- появляется защита от подъема и неконтролируемых смещений;
- упрощается монтаж, сервис и последующая замена узла;
- повышается повторяемость и стабильность показаний.
Где чаще всего требуются монтажные узлы и опоры
Что влияет на подбор опор, ограничителей и узлов установки
| Параметр | Что нужно уточнить | На что влияет |
|---|---|---|
| Тип датчика или модуля | Балочный, single point, колонный, модульный узел и его механические особенности | Выбор подходящей опоры, узла введения нагрузки и ограничителей |
| Характер нагрузки | Статика, динамика, удары, неравномерное приложение веса, циклическая работа | Требования к защите, устойчивости и конструкции монтажного узла |
| Боковые усилия и подвижки | Трубы, жесткие связи, температурные деформации, ветер, вибрации, перекос | Необходимость ограничителей, checking, защиты от смещений и подъема |
| Опорные поверхности | Жесткость, параллельность, допуски, условия крепления и доступность монтажа | Правильность установки, ресурс датчика и стабильность показаний |
| Среда эксплуатации | Улица, влажность, мойка, химия, пыль, температурный диапазон | Материалы, защитные элементы, антикоррозионное исполнение и срок службы |
| Новая система или замена | Есть ли существующий узел, фото, размеры, схема и ограничения по месту | Совместимость, скорость внедрения и комплектность поставки |
Когда без монтажного узла уже не обойтись
FAQ
Почему для тензодатчика важен правильный монтажный узел?
Потому что на точность и ресурс влияют не только характеристики датчика, но и механика установки: боковые усилия, защита от подъема, перекос, подвижки конструкции и корректное введение нагрузки.
Можно ли поставить тензодатчик без опор и ограничителей?
В ряде простых задач это возможно, но для промышленных систем правильнее использовать монтажные узлы, опоры и ограничители, которые защищают датчик и обеспечивают стабильность показаний.
Что делать, если нужна замена монтажного узла или подбор опоры?
Пришлите фото текущего узла, шильдик датчика, размеры площадок, схему установки и описание условий эксплуатации. По этим данным можно подобрать корректное решение.
Можно ли сразу подобрать кабели, коробки суммирования и другие аксессуары?
Да. Для полной комплектации логично параллельно посмотреть страницу по коробкам суммирования, кабелям и аксессуарам.
Куда перейти, если нужна замена установленного датчика по шильдику?
Для таких задач полезен раздел подбора замены по шильдику.
